浮標液位計的安裝與使用
浮標液位計又叫重鍾式浮標液位計，分為簡易式和翻板式兩種。簡易式顧名思義，結構比較簡單，所以造價相對較低；而翻板式外形美觀，易打理，技術難度較高，因此價格頗高。

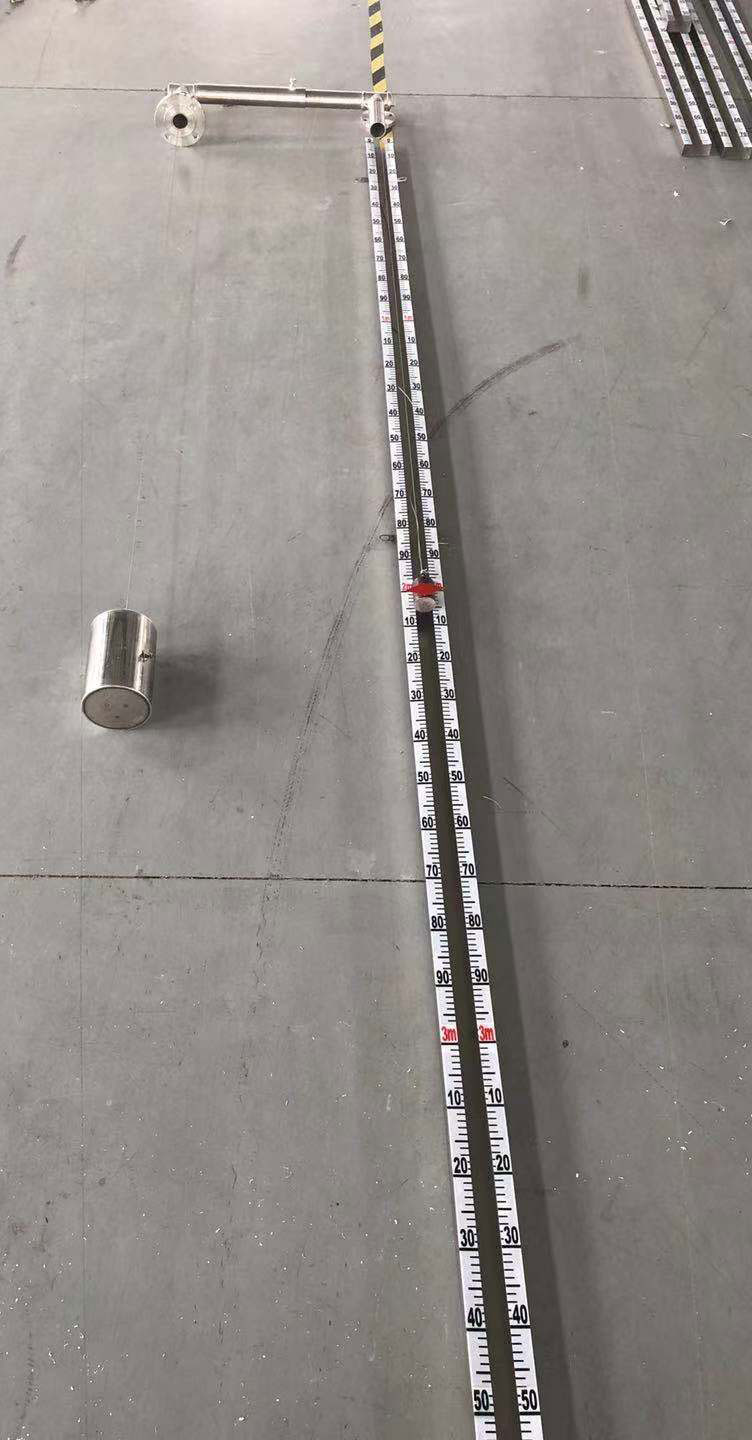

簡易式浮標液位計

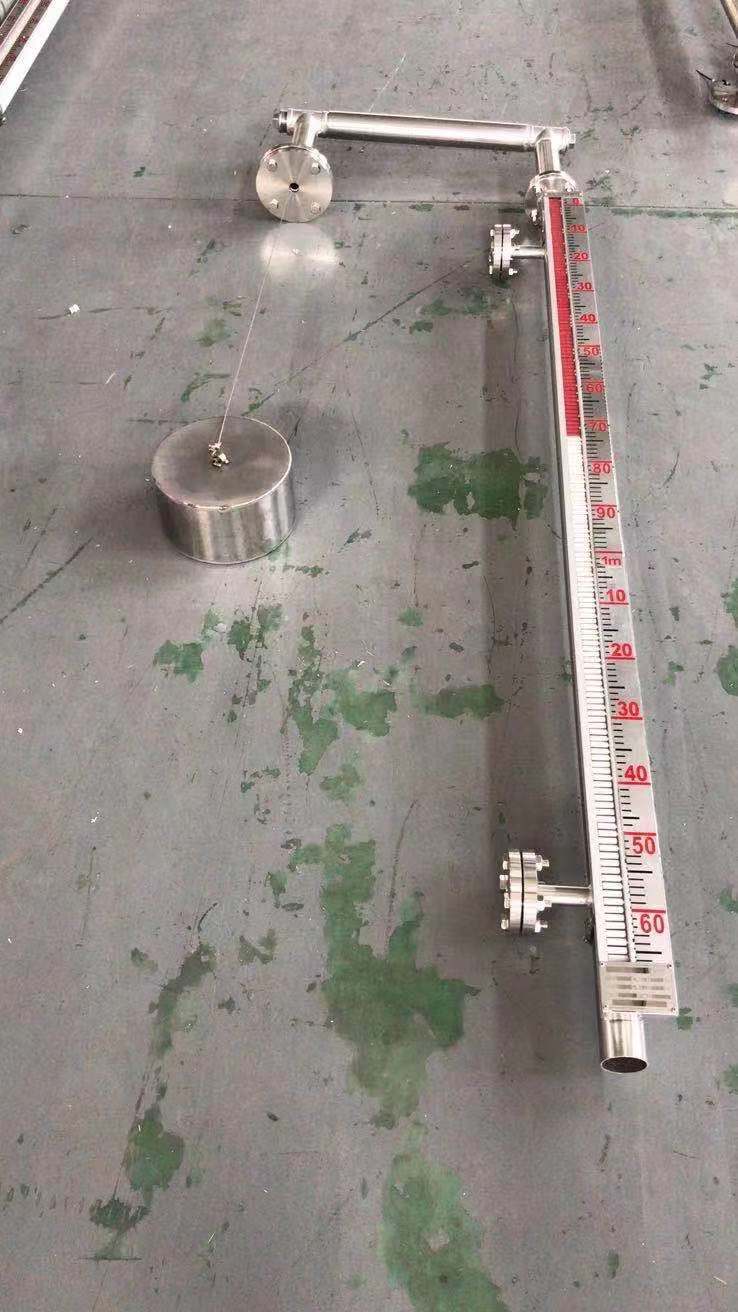

翻板式浮標液位計
一、浮標液位計結構

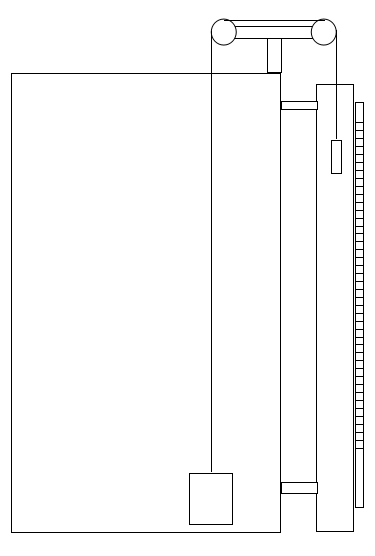

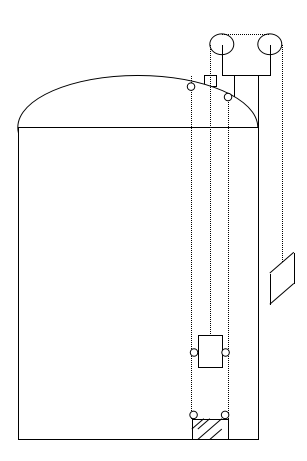

液位計是由浮標、銜接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
二、浮標液位計裝置調試工作
1、依照兩個導向滑輪的間距，在容器上方開三個孔，分別焊接導向螺栓管和滑輪導管；在容器外側焊接標尺支架，高度以堅持兩個導向滑輪水平為準
2、浮標液位計調零
浮標液位計裝置時，罐內應還未有被測介質，浮標在罐內的底部時，重錘指針部分的紅色尖頭指示應指在標尺丈量規模的頂部“零”值上，否則要調整鋼絲長度。
3、浮標液位計量程調整
浮標液位計在調好零位的基礎上，再把浮標拉到容器的頂部或*大丈量點上，重錘指針部分的紅色尖頭應指在標尺的底部方位上，即落在標尺*大量程點上。
三、浮標液位計裝置使用和注意事項
1、導向鋼絲下支承焊接裝置：
在容器底部依照液位計浮標運動方向要求確定方位，焊接或鉚接好固定導向鋼絲下支撐。如設備不具備焊接條件，可采用重錨固定方法固定導向鋼絲下支承。如容器內液面動搖不大，可不裝置導向鋼絲。
2、導向鋼絲的裝置
（1）用力使鋼絲拉直，并固定鄙人支承上，注意不要使鋼絲有彎曲或打結現象，避免影響浮標上下移動。
（2）導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘（件6），把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
（3）兩根導向鋼絲要筆直地上，而且彼此平行，保證兩者之間間隔與浮子的導向環的中心距共同
3、浮標液位計標尺裝置
標尺的長度是按用戶在訂購時所提供的丈量規模而確定的，在裝置時要求：
（1）標尺的連結部分應做到平直、光滑、不該有凹凸現象，避免影響重錘指針的正常運行，或引起丈量的誤差。
（2）標尺應與貯罐內液面相筆直，不該有傾斜現象， 標尺裝置的筆直度不能大于5°，避免造成重錘指針卡死，使丈量失利。
（3）在焊接標尺腳架時，應盡量做到裝置外表在同一平面上，裝置孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩邊導向均要平直稱為直線，使重錘指針在標尺上靈敏升降。
4、浮標銜接鋼絲及重錘指針的裝置：
浮標與銜接鋼絲的一端用導線夾頭夾緊固定，然后將銜接鋼絲的另一端裝進事先裝置好的兩個導向滑輪盒內，并和重錘指針相銜接，用導線夾頭夾緊固定，*終調整各導向滑輪支架，使銜接鋼絲與水平筆直，使浮標在導向鋼絲上活動靈敏，有輕滑感、無卡死、扭曲、打結、打卷或損害等現象。
5、浮標銜接鋼絲及重錘指針的裝置：
浮標與銜接鋼絲的一端用導線夾頭夾緊固定，然后將銜接鋼絲的另一端裝進事先裝置好的兩個導向滑輪盒內，并和重錘指針相銜接，用導線夾頭夾緊固定，*終調整各導向滑輪支架，使銜接鋼絲與水平筆直，使浮標在導向鋼絲上活動靈敏，有輕滑感、無卡死、扭曲、打結、打卷或損害等現象。
注意：掌握鋼絲的所需長度。
浮標液位計又叫重鍾式浮標液位計，分為簡易式和翻板式兩種。簡易式顧名思義，結構比較簡單，所以造價相對較低；而翻板式外形美觀，易打理，技術難度較高，因此價格頗高。
簡易式浮標液位計
翻板式浮標液位計
一、浮標液位計結構
液位計是由浮標、銜接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成。
二、浮標液位計裝置調試工作
1、依照兩個導向滑輪的間距，在容器上方開三個孔，分別焊接導向螺栓管和滑輪導管；在容器外側焊接標尺支架，高度以堅持兩個導向滑輪水平為準
2、浮標液位計調零
浮標液位計裝置時，罐內應還未有被測介質，浮標在罐內的底部時，重錘指針部分的紅色尖頭指示應指在標尺丈量規模的頂部“零”值上，否則要調整鋼絲長度。
3、浮標液位計量程調整
浮標液位計在調好零位的基礎上，再把浮標拉到容器的頂部或*大丈量點上，重錘指針部分的紅色尖頭應指在標尺的底部方位上，即落在標尺*大量程點上。
三、浮標液位計裝置使用和注意事項
1、導向鋼絲下支承焊接裝置：
在容器底部依照液位計浮標運動方向要求確定方位，焊接或鉚接好固定導向鋼絲下支撐。如設備不具備焊接條件，可采用重錨固定方法固定導向鋼絲下支承。如容器內液面動搖不大，可不裝置導向鋼絲。
2、導向鋼絲的裝置
（1）用力使鋼絲拉直，并固定鄙人支承上，注意不要使鋼絲有彎曲或打結現象，避免影響浮標上下移動。
（2）導向鋼絲通過浮標的導向耳勾，后穿入吊勾螺釘（件6），把鋼絲的終端固定并用導線夾頭夾緊，并旋緊吊勾螺母，使其處于緊張狀況，再將上螺母拼緊，以防松動，然后蓋好封蓋。
（3）兩根導向鋼絲要筆直地上，而且彼此平行，保證兩者之間間隔與浮子的導向環的中心距共同
3、浮標液位計標尺裝置
標尺的長度是按用戶在訂購時所提供的丈量規模而確定的，在裝置時要求：
（1）標尺的連結部分應做到平直、光滑、不該有凹凸現象，避免影響重錘指針的正常運行，或引起丈量的誤差。
（2）標尺應與貯罐內液面相筆直，不該有傾斜現象， 標尺裝置的筆直度不能大于5°，避免造成重錘指針卡死，使丈量失利。
（3）在焊接標尺腳架時，應盡量做到裝置外表在同一平面上，裝置孔在同上直線上，即做到確保標尺的刻度面及重錘指針兩邊導向均要平直稱為直線，使重錘指針在標尺上靈敏升降。
4、浮標銜接鋼絲及重錘指針的裝置：
浮標與銜接鋼絲的一端用導線夾頭夾緊固定，然后將銜接鋼絲的另一端裝進事先裝置好的兩個導向滑輪盒內，并和重錘指針相銜接，用導線夾頭夾緊固定，*終調整各導向滑輪支架，使銜接鋼絲與水平筆直，使浮標在導向鋼絲上活動靈敏，有輕滑感、無卡死、扭曲、打結、打卷或損害等現象。
5、浮標銜接鋼絲及重錘指針的裝置：
浮標與銜接鋼絲的一端用導線夾頭夾緊固定，然后將銜接鋼絲的另一端裝進事先裝置好的兩個導向滑輪盒內，并和重錘指針相銜接，用導線夾頭夾緊固定，*終調整各導向滑輪支架，使銜接鋼絲與水平筆直，使浮標在導向鋼絲上活動靈敏，有輕滑感、無卡死、扭曲、打結、打卷或損害等現象。
注意：掌握鋼絲的所需長度。
