分體式超聲波液位計接線圖
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1981
發布日期：2021-08-24

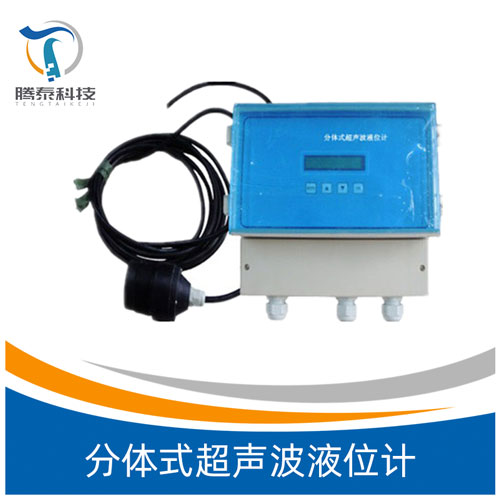

分體式超聲波液位計接線圖
分體式超聲波液位計是應用超聲波丈量液體高度、罐體高度、物料位置的監測儀表。合適各種腐蝕性、化工類場所，精度高，遠傳信號輸出，PLC系統監控。
分體式超聲波液位計的工作原理是由探頭(換能器)發出高頻超聲波脈沖遇到被測介質外表被反射回來，局部反射回波被同一換能器接納，轉換成電信號,并由聲波的發射和接納之間的時間來計算傳感器到被測液體外表的間隔。 由于采用非接觸的丈量，被測介質簡直不受限制，可普遍用于各種液體和固體物料高度的丈量。

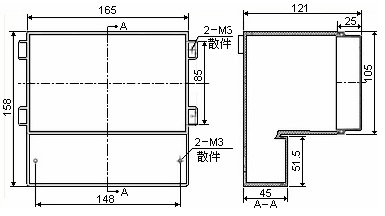

一、分體式超聲波液位計外形尺寸
二、分體式超聲波液位計探頭外形尺寸
三、分體式超聲波液位計接線板
四、分體式超聲波液位計裝置
1、裝置參數含義
分體式超聲波液位計探頭發波打到液位后反射回探頭，探頭接納到后計算發波到收波的時間，得到丈量間隔L，儀表裝置高度TH減去丈量間隔L將得到當前液位H。
儀表量程指儀表可以丈量的間隔，裝置高度TH應小于量程。
超聲波液位計盲區指儀表在探頭左近無法丈量的區域，*高液位與探頭間距應大于盲區，例如盲區為0.3m，則*高液位與探頭間距必需大于0.3m。
探頭發波是個擴散過程，即有方向角，裝置的時分要留意，否則可能打到池壁的凸起物或渠道邊沿。
2、分體式超聲波液位計裝置準繩
（1）探頭發射面到*低液位的間隔，應小于選購儀表的量程。
（2）探頭發射面到*高液位的間隔，應大于選購儀表的盲區。
（3）探頭的發射面應該與液體外表堅持平行。
（4）探頭的裝置位置應盡量避開正下方進、出料口等液面猛烈動搖的位置。
（5）若池壁潤滑，探頭的裝置位置需分開池壁0.3m以上，若池壁不潤滑，探頭的裝置位置需分開池壁0.5m以上。
（6）若探頭發射面到*高液位的間隔小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直裝置，內壁潤滑，罐上開孔應大于延伸管內徑。 或者將管子通至罐底，管徑大于80mm，管底留孔堅持延伸管內液面與罐內等高。
五、分體式超聲波液位計裝置留意事項
（1）倡議儀表與大地牢靠相連，即4～20mA的－端或XPS的－端與大地相連。
（2）電線、電纜維護管，要留意密封避免積水。
（3）儀表固然本身帶有防雷器件，但儀表在多雷地域運用時，倡議在儀表的進出線端另外裝置專用的防雷安裝。
（4）儀表在特別酷熱、冰冷的中央運用，即四周環境溫度有可能超出儀表的工作請求時，倡議在液位儀四周加設防高、低溫安裝。
分體式超聲波液位計是應用超聲波丈量液體高度、罐體高度、物料位置的監測儀表。合適各種腐蝕性、化工類場所，精度高，遠傳信號輸出，PLC系統監控。
分體式超聲波液位計的工作原理是由探頭(換能器)發出高頻超聲波脈沖遇到被測介質外表被反射回來，局部反射回波被同一換能器接納，轉換成電信號,并由聲波的發射和接納之間的時間來計算傳感器到被測液體外表的間隔。 由于采用非接觸的丈量，被測介質簡直不受限制，可普遍用于各種液體和固體物料高度的丈量。
一、分體式超聲波液位計外形尺寸
二、分體式超聲波液位計探頭外形尺寸
三、分體式超聲波液位計接線板
四、分體式超聲波液位計裝置
1、裝置參數含義
分體式超聲波液位計探頭發波打到液位后反射回探頭，探頭接納到后計算發波到收波的時間，得到丈量間隔L，儀表裝置高度TH減去丈量間隔L將得到當前液位H。
儀表量程指儀表可以丈量的間隔，裝置高度TH應小于量程。
超聲波液位計盲區指儀表在探頭左近無法丈量的區域，*高液位與探頭間距應大于盲區，例如盲區為0.3m，則*高液位與探頭間距必需大于0.3m。
探頭發波是個擴散過程，即有方向角，裝置的時分要留意，否則可能打到池壁的凸起物或渠道邊沿。
2、分體式超聲波液位計裝置準繩
（1）探頭發射面到*低液位的間隔，應小于選購儀表的量程。
（2）探頭發射面到*高液位的間隔，應大于選購儀表的盲區。
（3）探頭的發射面應該與液體外表堅持平行。
（4）探頭的裝置位置應盡量避開正下方進、出料口等液面猛烈動搖的位置。
（5）若池壁潤滑，探頭的裝置位置需分開池壁0.3m以上，若池壁不潤滑，探頭的裝置位置需分開池壁0.5m以上。
（6）若探頭發射面到*高液位的間隔小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直裝置，內壁潤滑，罐上開孔應大于延伸管內徑。 或者將管子通至罐底，管徑大于80mm，管底留孔堅持延伸管內液面與罐內等高。
五、分體式超聲波液位計裝置留意事項
（1）倡議儀表與大地牢靠相連，即4～20mA的－端或XPS的－端與大地相連。
（2）電線、電纜維護管，要留意密封避免積水。
（3）儀表固然本身帶有防雷器件，但儀表在多雷地域運用時，倡議在儀表的進出線端另外裝置專用的防雷安裝。
（4）儀表在特別酷熱、冰冷的中央運用，即四周環境溫度有可能超出儀表的工作請求時，倡議在液位儀四周加設防高、低溫安裝。
