概述

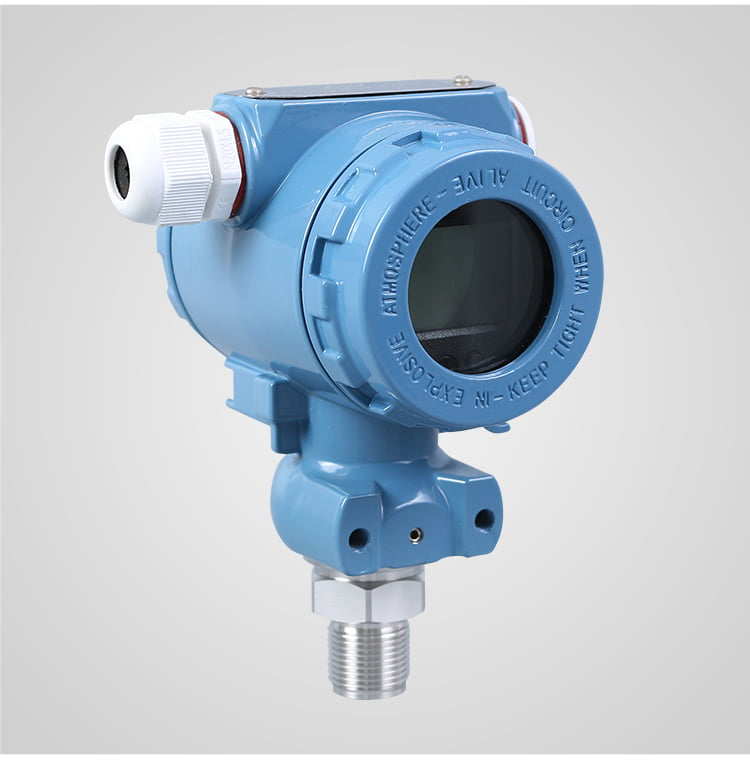

      電容式智能壓力變送器是以微處理器為核心的壓力測量儀表，借鑒國外**技術，采用優質的進口零部件的設計原理，利用微處理器技術進行溫度特性和非線性補償，從而提高儀表的測量精度，改善其溫度特性，具有長期穩定好，可靠性高等特點。產品**用于石油、化工、紙漿、

造紙、城市煤氣、鋼鐵、機械、造船等工業領域。
技術參數

一、儀表概述：

電容式壓力變送器是引進國外**技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理**、品種規格齊全、安裝使用簡便等特點。由于外觀上完全融合了目前國內zui為流行，為適合國內自動化水平的不斷提高和發展。

二、測量原理：

電容式壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至δ室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，zui大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4～20mADC信號輸出。

三、應用場合：

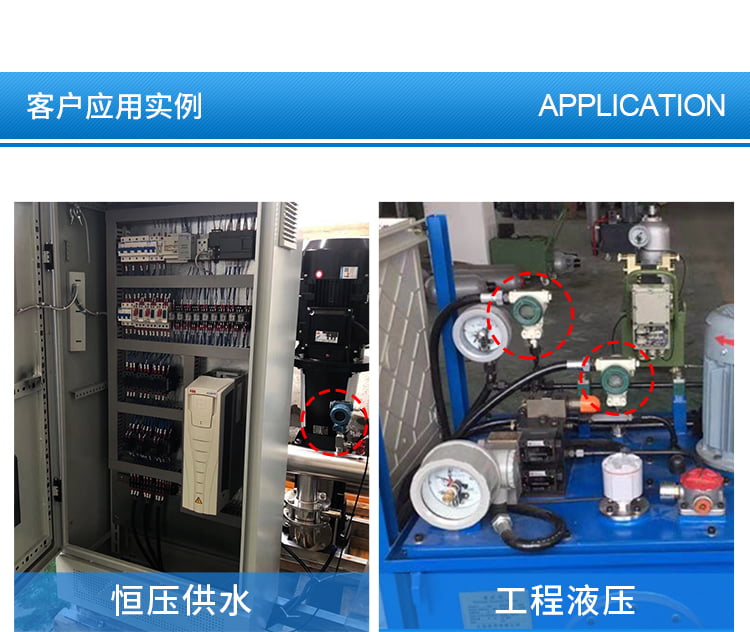

壓力變送器主要用于測量氣體、液體和蒸汽的壓力，然后將其轉換成4-20mA.DC信號輸出。它可以測量排氣系統、蒸餾塔、蒸發器和結晶器等的**壓力。**用于石油、化工、電力、造紙、食品及市政等行業的全系列差壓、壓力、**壓力計量。

四、性能特點：

1、超級的測量性能，用于壓力、差壓、液位、流量測量；

2、數字精度：+（-）0.05%；

3、穩定性：0.25%  60個月；

4、量程比：100：1；

5、測量速率：0.2S；

6、小型化（2.4kg）全不銹鋼法蘭，易于安裝；

7、過程連接與其它產品兼容，實現測量；

8、世界上*采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性；

9、采用16位計算機；

10、標準4-20mA，帶有基于HART協議的數字信號，遠程操控支持向現場總線與基于現場控制的技術的升級。

五、技術指標：

1、準確度: ±0.5%，±0.25%，±0.1%（智能型） ；

2、 死區: 無（≤0.1%） ；

3、穩定性: 六個月內不超過zui大量程的基本誤差**值；

4、振動影響: 在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g；

5、電源影響: 小于輸出量程的0.005%/V ；

6、負載影響: 電源如果穩定，則負載沒有影響 。

其它：

1、隔離膜片: 316不銹鋼，哈氏合金C-276，蒙乃爾合金或鉭；

2、排氣/排液閥:316不銹鋼，哈氏合金C，蒙乃爾合金；

3、法蘭和接頭: 316不銹鋼，哈氏合金C或蒙乃爾合金；

4、接觸介質“O"形環:丁晴橡膠，氟橡膠 ；

5、灌充液: 硅油或惰性油 ；

6、螺栓: 316L不銹鋼；

7、電子殼體材料:低銅鋁合金；

8、引壓連接件: 法蘭、NPTl/4，中心距54mm;接頭NPTl/2或M20×l.5陽螺紋球錐面密封，帶接頭時 中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91） ；

9、信號線連接孔:Gl/2"；

10、重量: 2.4kg（3851標準型） 。

六、日常使用注意事項：

1、切勿用高于36V電壓加到變送器上，導致變送器損壞；

2、切勿用硬物碰觸膜片，導致隔離膜片損壞；

3、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；

4、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；

5、測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；

6、在壓力傳輸過程中，應注意以下幾點，

a、變送器與散熱管連接處，切勿漏氣；

b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；

c、管路中必須保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片

所有，在使用智壓變送器的時候一定牢記以上幾點，以免造成不必要的損失。
