氣體渦輪流量計操作說明
一、氣體渦輪流量計轉換器基本結構
?

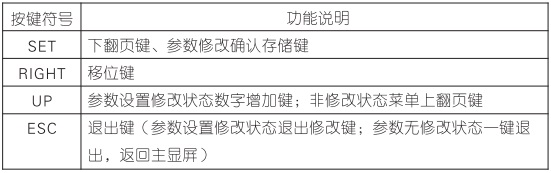

二、氣體渦輪流量計按鍵闡明
按鍵為4鍵式∶""SET"、"RIGHT"、"UP"、"ESC"

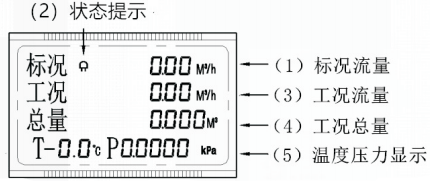

三、氣體渦輪流量計工作界面闡明
1、總量∶*多可保留小數點后三位，數字溢出后主動進位，超過10個9時，余數主動轉存。工況總量和標況總量用單位區別，工況總量單位m²，標況總量單位Nm3。
2、標況∶為標況瞬時流量，*多可保留小數點后兩位，數字溢出后主動進位，*大值99999Nm²/h。
3、工況∶為工況瞬時流量，*多可保留小數點后兩位，數字溢出后主動進位，*大值999999m'/h。
4、溫度∶*多顯現小數點后兩位，單位固定為℃。
5、壓力∶*多顯現小數點后一位，單位固定為kPa。?

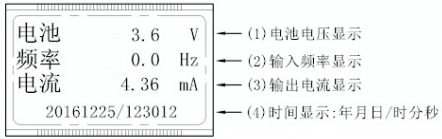

四、氣體渦輪流量計輔助界面闡明

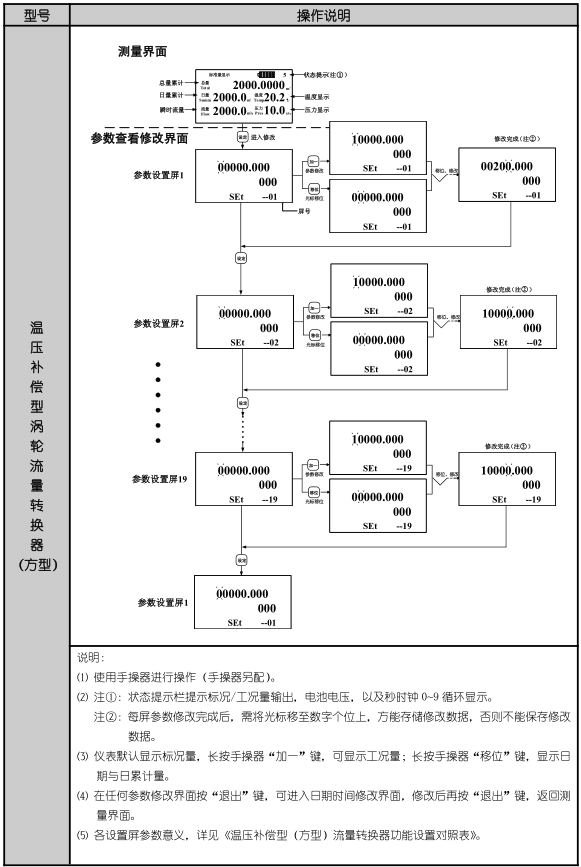

輔助菜單闡明?在常顯屏下按"RIGHT"鍵可以進入用戶輔助菜單，"RIGHT"鍵進行翻頁，完成方便查看如下參數∶

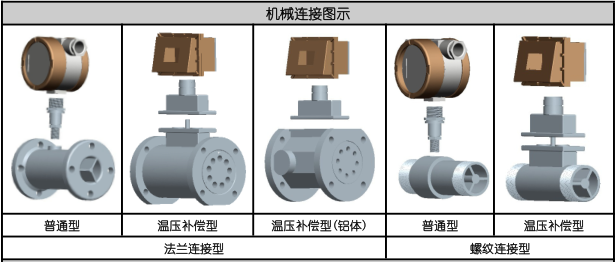

五、氣體渦輪流量計機械銜接
轉換器的拆裝及調整
1、拆開流量轉換器
（1）關閉電源。
（2）逆時針擰開流量轉換器前表蓋，依照“拆開電路板”介紹的步驟拆下電路板組件。拔下插在電路板上的信號線插頭，取下電路板。用扳手卡住銜接螺紋處，擰下流量轉換器表頭。若為溫壓補償型外表，留意一并拆下溫度壓力信號線。
2、拆裝信號拾取銜接器
（1）保證電源已關閉并處在安全的區域。
（2）拆開時，若為普通型，則直接用扳手擰下信號拾取銜接器，若為溫壓補償型，則用扳手或內六角扳手擰下銜接器與傳感器表體的固定螺釘，取下信號拾取銜接器的外殼，再當心取出需求拆開的溫度、壓力、流量傳感器（若為密封件，則不能取下傳感器）。
（3）組裝時，留意豎直對準放置各傳感器。然后將傳感器信號線穿過信號拾取銜接器的外殼，將信號拾取銜接器固定在傳感器表體上。

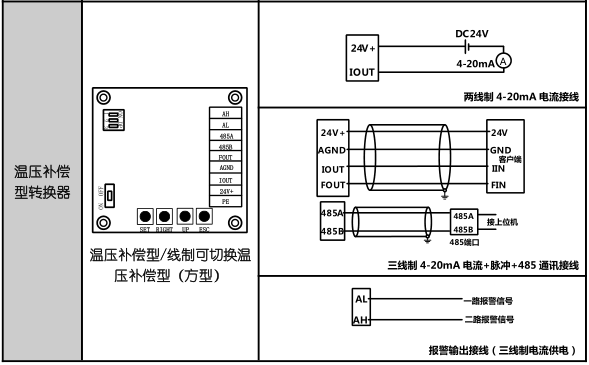

六、氣體渦輪流量計電氣銜接操作闡明

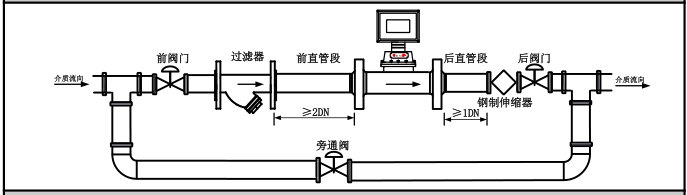

七、氣體渦輪流量計典型裝置管路體系
八、氣體渦輪流量計裝置留意事項
1、內部電路板和其他零件的替換及相關操作必須由**工程師或技術人員進行。
2、翻開殼蓋前須保證設備斷電至少 10min。殼蓋的翻開須由**工程師或技術人員進行。
3、防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆開、再組裝。
4、轉換器電路板組件中包括靈敏部件，可能會被靜電損壞。當心操作以免直接觸摸電子部件或電路板上的電路圖畫，必要時需采取相應的防靜電措施。
一、氣體渦輪流量計轉換器基本結構
?
二、氣體渦輪流量計按鍵闡明
按鍵為4鍵式∶""SET"、"RIGHT"、"UP"、"ESC"
三、氣體渦輪流量計工作界面闡明
1、總量∶*多可保留小數點后三位，數字溢出后主動進位，超過10個9時，余數主動轉存。工況總量和標況總量用單位區別，工況總量單位m²，標況總量單位Nm3。
2、標況∶為標況瞬時流量，*多可保留小數點后兩位，數字溢出后主動進位，*大值99999Nm²/h。
3、工況∶為工況瞬時流量，*多可保留小數點后兩位，數字溢出后主動進位，*大值999999m'/h。
4、溫度∶*多顯現小數點后兩位，單位固定為℃。
5、壓力∶*多顯現小數點后一位，單位固定為kPa。?
四、氣體渦輪流量計輔助界面闡明
輔助菜單闡明?在常顯屏下按"RIGHT"鍵可以進入用戶輔助菜單，"RIGHT"鍵進行翻頁，完成方便查看如下參數∶
五、氣體渦輪流量計機械銜接
轉換器的拆裝及調整
1、拆開流量轉換器
（1）關閉電源。
（2）逆時針擰開流量轉換器前表蓋，依照“拆開電路板”介紹的步驟拆下電路板組件。拔下插在電路板上的信號線插頭，取下電路板。用扳手卡住銜接螺紋處，擰下流量轉換器表頭。若為溫壓補償型外表，留意一并拆下溫度壓力信號線。
2、拆裝信號拾取銜接器
（1）保證電源已關閉并處在安全的區域。
（2）拆開時，若為普通型，則直接用扳手擰下信號拾取銜接器，若為溫壓補償型，則用扳手或內六角扳手擰下銜接器與傳感器表體的固定螺釘，取下信號拾取銜接器的外殼，再當心取出需求拆開的溫度、壓力、流量傳感器（若為密封件，則不能取下傳感器）。
（3）組裝時，留意豎直對準放置各傳感器。然后將傳感器信號線穿過信號拾取銜接器的外殼，將信號拾取銜接器固定在傳感器表體上。
六、氣體渦輪流量計電氣銜接操作闡明
七、氣體渦輪流量計典型裝置管路體系
八、氣體渦輪流量計裝置留意事項
1、內部電路板和其他零件的替換及相關操作必須由**工程師或技術人員進行。
2、翻開殼蓋前須保證設備斷電至少 10min。殼蓋的翻開須由**工程師或技術人員進行。
3、防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆開、再組裝。
4、轉換器電路板組件中包括靈敏部件，可能會被靜電損壞。當心操作以免直接觸摸電子部件或電路板上的電路圖畫，必要時需采取相應的防靜電措施。
