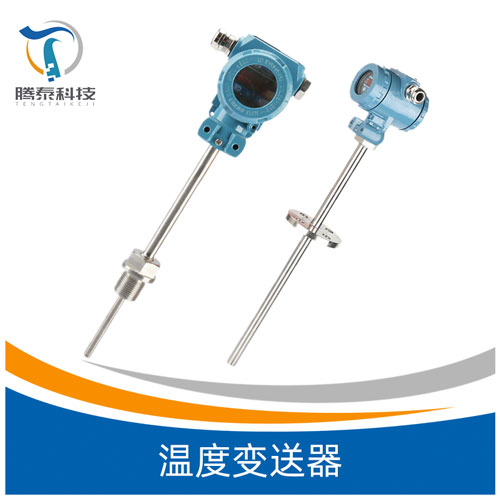

溫度變送器接線方法
一、溫度變送器特性
溫度變送器采用進口傳感器溫度敏感元件, 用計算機激光調阻停止溫度補償,采用一體化接線盒設計。具有專用接線端子以及數字顯現，裝置、校驗、維修便當。本系列產品順應于石油、水利、化工、冶金、電力、輕工、科研、環保等各種企事業單位，完成對流體溫度的丈量并適用于各種場所全天候環境及各種腐蝕性流體。
1、多種量程選擇；
2、數字、液晶溫度顯現；
3、量程調試便當；
4、反向極性維護及限流維護；
5、抗雷擊、抗沖擊；
6、實質平安防爆；體積小、外形美觀、性價比高；
7、高精度、高穩定性、高牢靠性；
二、溫度變送器電氣接線
信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是經過信號線接到變送器的，不需求另外的接線。
信號線可采用雙絞線。在電磁干擾較嚴重的場所，倡議運用屏蔽導線，并妥善接地。信號線不要與其它電源線一同穿金屬管或放在同一線槽中，也不要在強電設備左近經過。變送器電氣殼體上的穿線孔，應當密封或者塞住（用密封膠）以防止電氣殼內潮氣積聚。假如穿線孔不密封，則裝置變送器時，應使穿線孔朝下， 以便掃除液體。
信號線也能夠浮空或在信號回路中任何一點接 地，變送器外殼也能夠接地或不接地。
由于變送器經過電容耦合接地，所以檢查絕緣電阻時，不能用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。
一、溫度變送器特性
溫度變送器采用進口傳感器溫度敏感元件, 用計算機激光調阻停止溫度補償,采用一體化接線盒設計。具有專用接線端子以及數字顯現，裝置、校驗、維修便當。本系列產品順應于石油、水利、化工、冶金、電力、輕工、科研、環保等各種企事業單位，完成對流體溫度的丈量并適用于各種場所全天候環境及各種腐蝕性流體。
1、多種量程選擇；
2、數字、液晶溫度顯現；
3、量程調試便當；
4、反向極性維護及限流維護；
5、抗雷擊、抗沖擊；
6、實質平安防爆；體積小、外形美觀、性價比高；
7、高精度、高穩定性、高牢靠性；
二、溫度變送器電氣接線
信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是經過信號線接到變送器的，不需求另外的接線。
信號線可采用雙絞線。在電磁干擾較嚴重的場所，倡議運用屏蔽導線，并妥善接地。信號線不要與其它電源線一同穿金屬管或放在同一線槽中，也不要在強電設備左近經過。變送器電氣殼體上的穿線孔，應當密封或者塞住（用密封膠）以防止電氣殼內潮氣積聚。假如穿線孔不密封，則裝置變送器時，應使穿線孔朝下， 以便掃除液體。
信號線也能夠浮空或在信號回路中任何一點接 地，變送器外殼也能夠接地或不接地。
由于變送器經過電容耦合接地，所以檢查絕緣電阻時，不能用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。
