小長圖有紙記錄儀操作方法、參數設定和性能

產品簡介：
TTR1000系列小長圖智能有紙記載儀可接納多種熱電偶、熱電阻、電壓和電流信號，并停止曲線和數字記載，普遍應用于醫藥、石油、化工、冶金、電力等行業及科研單位。

產品細致引見：
TTR1000系列小長圖智能有紙記載儀以共同的熱打印記載方式和**的微處置器控制技術，完成了不相上下的高記載明晰度、高精度、高牢靠性、多功用且便于操作。可連續記載和數字打印。該儀表的每個通道均可直接選擇接納多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號停止數字顯現及停止趨向記載和數字記載，能在自身打印的100mm寬的紙格上同時記載刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。可經過鍵盤設定丈量信號品種、小數點位置、顯現范圍、記載邊境、報警值、回差、系統誤差的校正、記載標尺、數據打印距離、走紙速度、打印深度及時間等參數，并對所設參數加以維護。普遍應用于醫藥、石油、化工、冶金、電力等行業及科研單位。

TTR1000系列小長圖智能有紙記載儀主要性能和技術指標：
1．輸入通道: •單點雙點三點四點五點六點八點
                         •每個通道的丈量信號品種可由用戶本人設定
2．通道隔離: •輸入通道之間互相隔離，無干擾。
3．顯現功用: •丈量值的定點或巡回顯現
                          •設定參數顯現[在設定狀態下]
                         •報警提示符及提示燈
                        •時間顯現[在一切輸入信號全部關閉狀況下]
4．記載功用: •采用進口固定式熱敏頭，無筆墨耗費，無筆位誤差，抗震動
               •在100mm范圍內有800個熱印點
               •對丈量值停止趨向記載和數字記載
               •在記載曲線同時打印標尺刻度及每個通道標志
               •每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間: •由鍵盤設定當前日期和時間
                          •即便掉電,也不影響正常計時
6．曲線遷移功用: 經過對記載邊境的設定，可使不同通道的趨向記載曲線別離開。
7．標度變換功用: 關于電壓及電流輸入信號，可經過對顯現范圍的設定，完成顯現及記載對輸入信號的線性標度。關于熱電偶及熱電阻信號顯現范圍就是其丈量范圍。

8．輸入信號品種及丈量范圍: 各種熱電偶、熱電阻、規范電壓及電流信號，由鍵盤設定選擇。
9．走紙速度: 經過鍵盤恣意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功用:
        •提供六組繼電器接點輸出，由用戶恣意組合運用
        •每個通道報警均可選擇上限、下限、差值上限、差值下限
        •每個通道的報警回差可設定，繼電器動作時有指示燈提示
        •繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊：可提供RS232C或RS485通訊接口【此項為擴展功用,定貨時須注明】
12．模仿量輸出：可提供兩路4 ~ 20 mA模仿量傳送輸出【此項為擴展功用,定貨時須注明】             13．采樣周期:               0.6S
14．數字顯現及報警精度: ? 0.2%FS
15．趨向記載精度:         ?0.2% 「兩幅」
16．數字記載精度:         ?0.2%FS
17．輸入阻抗: 大于10M歐姆〖注：停止電流丈量時，輸入阻抗為250歐姆〗
18．功率耗費: 不大于30W
19．正常工作環境: 溫度范圍：0～50度   濕度范圍：10～85 % RH
20．電源電壓:     220 V; 50 Hz
21．外形尺寸:     144 X 144 X 200 mm
22．開孔尺寸:     138 X 138 mm

小長圖有紙記錄儀操作方法

一、小長圖有紙記載儀鍵盤操作

共有六個運用鍵，其中有丈量狀態運用鍵和設定狀態運用鍵，選用優質薄膜觸摸式鍵盤，按鍵時伴有洪亮的蜂音。

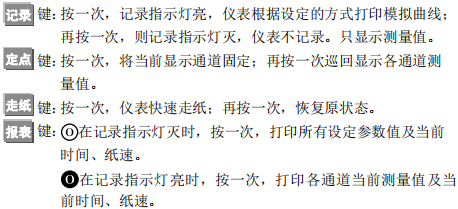

1、丈量狀態運用鍵

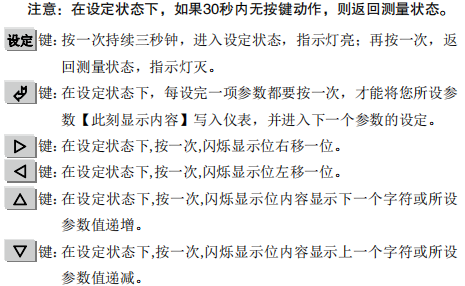

2、設定狀態運用鍵

二、小長圖有紙記載儀參數設定辦法
在設定狀態下，用戶經過對參數設定，從而肯定各通道的量程、記載范圍、報警及走紙速度、報表打印時間距離、當前時間等等。
1、設定量程范圍及關閉某一丈量通道
本表共有二十種輸入信號品種，經過編碼方式供用戶恣意選擇。經過設定該項，完成輸入信號的正常丈量和顯現、記載。設定量程范圍時，首先肯定所用通道的輸入信號品種，然后操作鍵盤將您所肯定的量程代碼寫入儀表。
關閉某一丈量通道時，只需將其通道的量程代碼設定為00即可。

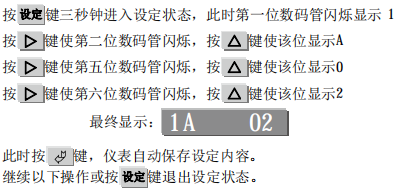

例一：將**通道的量程范圍設定為4～20mA信號。
詳細操作：首先肯定量程代碼是02，然后

2、設定小數點位置
小數點位置的提示符是：d，在設定顯現范圍前，先設定小數點位置。小數點位置設定代碼范圍是0～3，其含義是0對應個位〔第六位數碼管〕，1對應十位〔第五位數碼管〕，2對應百位〔第四位數碼管〕， 3對應千位〔第三位數碼管〕。從例二中我們看到顯現范圍是-100.0～100.0℃，小數點位置在十位上，也就是說在第五位數碼管上顯現，其對應代碼是1。因而按以下操作停止小數點位置設定。

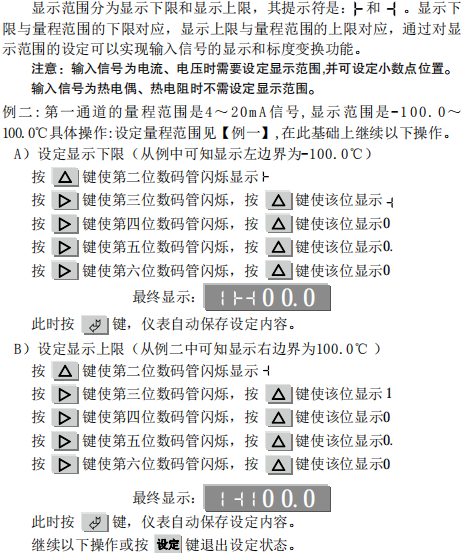

3、設定顯現范圍

4、設定記載邊境及關閉某一通道的記載
記載邊境分為記載左邊境和記載右邊境，記載左邊境與記載紙的零點對應，記載右邊境與記載紙的****刻度處對應，經過對記載邊境的設定，可完成輸入信號曲線的實時記載，還能夠完成曲線遷移功用，防止重要曲線間的互相干擾。
關閉某一通道記載,只需將其通道的左邊境和右邊境設定為相同值即可

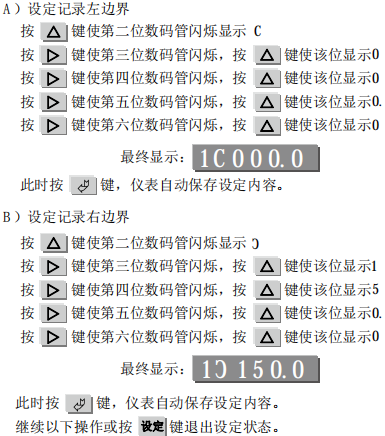

例三:**通道的量程范圍是4～20mA信號,顯現范圍是-100.0～100.0℃ 記載范圍是0.0～150.0℃。

5、設定報警和繼電器輸出
小長圖有紙記載儀可設定兩級報警，一級報警為上限、下限，其提示符是：h和l；二級報警為偏向上限、偏向下限，其提示符是：h.和l .。共有六個繼電器供用戶恣意組合運用。
偏向上限是指超越上限的偏向值，實踐報警值=上限+偏向上限。例: 上限為115.0℃，偏向上限為4.0℃ 實踐報警值=115+4=119℃ 偏向下限是指超越下限的偏向值，實踐報警值=下限－偏向下限。

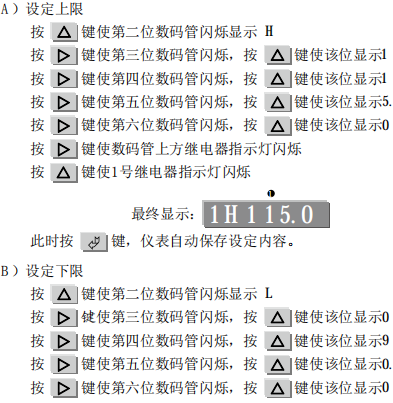

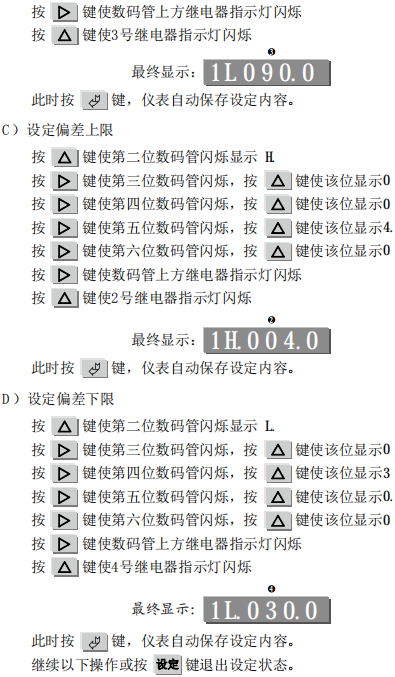

例四：**通道的量程范圍是4～20mA,顯現范圍是-100.0～100.0℃；記載范圍是0.0～150.0℃。報警上限為115.0℃，1號繼電器輸出。下限為90.0℃，3號繼電器輸出。偏向上限為4.0℃，2號繼電器輸出。偏向下限為30.0℃，4號繼電器輸出。

6、設定回差
小長圖有紙記載儀上下限報警繼電器的觸點是給用戶聯接相應的控制電器[如電磁閥]以組成控制系統時運用。為了避免在報警點左近繼電器觸點產生抖動現象，儀表采用設定回差的辦法，以消弭繼電器觸點顫動。其提示符是:E
詳細作用如下：丈量值到達報警值時，繼電器立刻閉合，但回到報警值時報警不會立刻消弭，要等到繼續回落到一定值時才消弭報警。使繼電器觸點釋放。

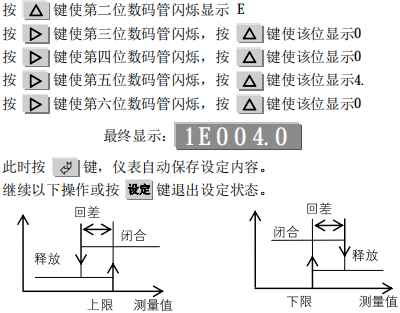

例五：回差e設為4.0℃，上限報警設為115.0℃。
當丈量值到達115. 0℃時，繼電器立刻閉合報警。但當丈量值回到114.9℃時，報警不會立刻消弭，而是要等到丈量值小于111.0℃[115
-4 = 111] 時，報警才干消弭。
