防爆超聲波液位計的安裝方法以及常見故障解決
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1417
發布日期：2021-06-22
1、外形尺寸
2、裝置辦法
開敞環境下普通采用支架裝置方式，用儀表自帶法蘭固定。池或罐在裝置位置上割一個直徑60mm的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。裝置必需保證儀表的探頭面與被測液面程度。

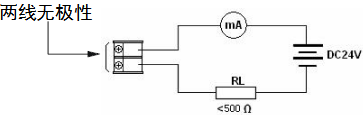

3、二線制接線辦法
二、防爆超聲波液位計裝置參數含義
1、防爆超聲波液位計的探頭發波打到液位后反射回探頭，探頭接納到后計算發波到收波的時間，得到丈量間隔L，儀表裝置高度TH減去丈量間隔L將得到當前液位H。
2、防爆超聲波液位計量程指儀表可以丈量的間隔，裝置高度TH應小于量程。
3、防爆超聲波液位計盲區指儀表在探頭左近無法丈量的區域，*高液位與探頭間距應大于盲區，例盲區為0.5m，則*高液位與探頭間距必需大于0.5m。如：量程：6米，盲區：0.45米，實踐丈量為：0~5.55米
4、探頭發波是個擴散過程，即有方向角，裝置的時分要留意，否則可能打到池壁的凸起物或渠道邊沿。
三、防爆超聲波液位計裝置準繩
1、探頭發射面到*低液位的間隔，應小于選購儀表的量程。
2、探頭發射面到*高液位的間隔，應大于選購儀表的盲區。
3、探頭的發射面應該與液體外表堅持平行。
4、探頭的裝置位置應盡量避開正下方進、出料口等液面猛烈動搖的位置。
5、若池壁或罐壁不潤滑，儀表裝置位置需分開池壁或罐壁0.5m以上。
6、若探頭發射面到*高液位的間隔小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～0.60m，垂直裝置，內壁潤滑，罐上開孔應大于延伸管內徑。或者將管子通至罐底，管徑大于100mm，管底留孔堅持延伸管內液面與罐內等高。
四、防爆超聲波液位計裝置留意事項
1、防爆超聲波液位計在室外裝置倡議加裝遮陽板以延長儀表運用壽命。
2、電線、電纜維護管，要留意密封避免積水。
3、防爆超聲波液位計固然本身帶有防雷器件，但儀表在多雷地域運用時，倡議在儀表的進出線端另外裝置專用的防雷安裝。
4、防爆超聲波液位計在特別酷熱、冰冷的中央運用，即四周環境溫度有可能超出儀表的工作請求時，倡議在液位儀四周加設防高、低溫安裝。
毛病現象：無信號或者數據的動搖兇猛。
緣由：超聲波液位計所說的丈量幾米間隔，指的都是指寧靜的水面。比方像5米量程的超聲波液位計，普通就是指丈量寧靜的水面zui大間隔是5米，實踐出廠就會做到6米。遇到容器里面有攪拌的狀況下，水面不是寧靜的，反射信號會削弱到正常信號的一半以下。
處理辦法：
1.所選用更大量程的超聲波液位計，假如實踐量程就是5米，那么就要用10米或者15米的超聲波液位計來丈量。
2.假如是不換超聲波液位計，而且罐子里面液體無粘性，就還能夠裝置導波管，把超聲波液位計探頭防置在導波管內丈量液位計高度，由于導波管內的液面根本是平穩的。
3.倡議把二線制超聲波液位計改為四線制的。
第二種：液體外表有泡沫。
毛病現象：超聲波液位計不斷是在搜索，或者會顯現“丟波”狀態。
緣由：泡沫是會明顯吸收超聲波，招致了回波信號十分弱。因而當液體的外表40-50%以上面積則掩蓋了泡沫，超聲波液位計發射的信號就會被吸收絕大局部，形成了液位計接納不到反射的信號。這個跟泡沫的厚度是沒有太大關系的，主要是跟泡沫的掩蓋面積有關。
處理辦法：
1.裝置導波管，把超聲波液位計的探頭放在導波管內丈量液位計高度，由于導波管內的泡沫就會減少很多。
2.改換成雷達液位計來丈量，雷達液位計對5厘米以內的泡沫都能夠穿透。
第三種;現場水池或者罐子內溫度高，影響超聲波液位計丈量。
毛病現象：水面離探頭近的時分能夠丈量到，水面離探頭遠就丈量不到。水溫低的時分超聲波液位計丈量都正常，水溫高了超聲波液位計就丈量不到。
緣由：液體介質在30-40℃以下普通不會產生蒸汽和霧氣，超越了這個溫度就容易產生蒸汽或霧氣，超聲波液位計發射的超聲波在發射過程當中穿過蒸汽會衰減一次，從液面反射回來的時分就要再衰減一次，形成zui后回到探頭的超聲波信號很弱，所以丈量不到。而且在這種環境下面，超聲波液位計的探頭容易結水珠，水珠就會障礙超聲波的發射和接納。
處理辦法：
1.要把量程加大，實踐上罐子高度是3米，要選擇6米-9米之間的超聲波液位計。能夠減少或者削弱蒸汽或者霧氣對丈量的影響。
2.探頭是要用聚四氟乙烯或者PVDF做，做成物理密封型的，這樣的探頭發射面上面不容易凝結水珠。至于其他材質的發射面，水珠都是比擬容易凝結的。
第四種：現場有電磁干擾。
毛病現象：超聲波液位計數據是無規律跳動，或者就痛快顯現無信號。
緣由：工業現場就會有很多電動機、變頻器還有電焊都會對超聲波液位計的丈量形成影響。電磁干擾就會超越探頭接納到的回波信號。
處理辦法：
1.超聲波液位計必需要牢靠接地，接地后，電路板上的一些干擾，會經過地線跑掉。而且這個接地是要單獨接地，不能跟其他設備共用一個地。
2.電源不能跟變頻器、電動機同一個電源，也不能從動力系統電源上直接引電。
3.裝置地點需求遠離變頻器、變頻電動機、大功率電動設備。假如不能遠離，就要在液位計的外面裝金屬的儀表箱來隔絕屏蔽，這個儀表箱也需求接地。
第五種：進入盲區
毛病現象：會呈現滿量程或者是恣意數據。
緣由：超聲波液位計都會有盲區，普通5米以內的量程，盲區是0.3-0.4米。10米以內量程就是0.4-0.5米。進入盲區后，超聲波就會呈現恣意的數值，不能正常工作。
處理辦法：1.裝置的時分就需求思索盲區的高度，裝置好了之后探頭離zui高水位之間的間隔必需大于盲區。
