投入式液位計、投入式液位變送器安裝方法
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1550
發布日期：2021-05-24
目前，石油，化工，發電廠，城市供水，水文勘探等領域需要液位測量和控制，并使用輸入液位發射器的使用越來越高，輸入電平發射器具有良好的精度，體積。小，直接在液體中，即，可以測量到液體表面的端部的液體高度，這是方便使用。

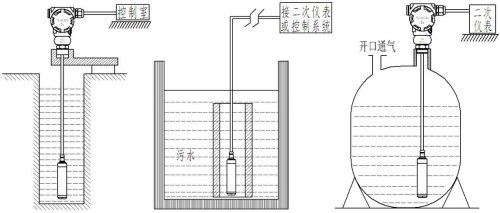

首先，推入液位變送器安裝在靜水（深井，池，液體灌溉等）中，當測量打開容器中的固定液位時，輸入的液位發射器垂直于容器的底部，并且連接的發射器的電纜和接線盒固定在容器的開口處。
如圖2所示，當介質粘度大（例如污水池）時，可以安裝或支架，以確保發射器可以放入容器的底部。
3，當安裝安時，應設置在通風和干燥處的變送器接線盒中，避免直接照明和雨，導致殼體溫度或入口的溫度，從而損壞發射器的內部電路板。

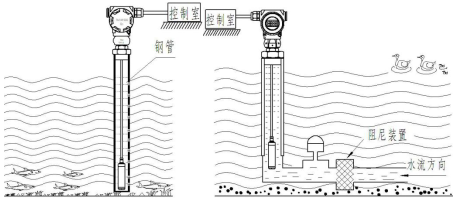

其次，輸入電平發射器安裝在動態水（河流，河流，湖泊等）中
1.當在流水中測量水位時，可以將鋼管或PVC管插入水路中，內徑為5cm，侵入水中的管道位于反向不同的高度中水流向。 φ5的一個小孔，使水進入管，并在管的出口處固定電纜和接線盒。
2，當水路介質波動和沉積物時，也可以通過安裝安裝阻尼器裝置的方法來濾除沉積物并消除動態壓力和波的不利影響，以確保測量精度。
3，當產品安裝在DORI區域時，應在訂購時指示“防雷”，建議用戶在現場安裝雷電保護設備，并確保產品和電源可以可靠地接地。損壞的概率。
輸入液位發射器應安裝在固定深井，在池中，鋼管約Φ45mm（不同高度可以通過水中的不同高度擊中，進入管），并且輸入液位改變在管道中。進料可用于鋼管。發射器的安裝方向是垂直的，并且輸入安裝位置應遠離液體入口和出口和攪拌器。在大振動的使用情況下，線可以纏繞在輸入液位發射器上，并且減震器被鋼絲震動以避免排出電纜。當測量流動或攪拌的液位時，盡快在液體流動中以液體流動的不同高度擊中液體流動的液位（小孔。在進氣中）固定在水面上，然后輸入液位發射器可用于鋼管。集成的引入電平變送器安裝圖在打開容器中測量靜電液位時，將輸入的液位傳感器直接進入容器的底部，在容器開口處使用尼龍帶或三件安裝框架。電纜（接線盒）是固定的。當在流動液體中測量液位時，φ45mm的鋼管可以插入液體流動方向上的液體中的液體中，并且液體流入管中。另一種方法是在液體底部安裝阻尼裝置以過濾沉積物并消除動態壓力和波浪上的測量。維護：1，每月清潔。 2.清潔時，打開鐵管的旋轉，取出水平計;然后除去附著在液體水平的碎片（如水和草，浮動生物等）。 3，當清洗水位時，它可以浸入5分鐘的一半中，然后稍微搖曳，重復多次，直至其清潔，重復多次。禁止使用任何設備來清潔孔隙以避免損壞敏感的核心壓力膜片。輸入電平發射器使用和安裝說明1，輸送輸入電平發射器，應在存儲時恢復原始包裝，存儲在涼爽，干燥和通風倉庫中。 2，異常在使用中，應關閉電源，停止使用，檢查，3，電源應連接到接線指令。
首先，推入液位變送器安裝在靜水（深井，池，液體灌溉等）中，當測量打開容器中的固定液位時，輸入的液位發射器垂直于容器的底部，并且連接的發射器的電纜和接線盒固定在容器的開口處。
如圖2所示，當介質粘度大（例如污水池）時，可以安裝或支架，以確保發射器可以放入容器的底部。
3，當安裝安時，應設置在通風和干燥處的變送器接線盒中，避免直接照明和雨，導致殼體溫度或入口的溫度，從而損壞發射器的內部電路板。
其次，輸入電平發射器安裝在動態水（河流，河流，湖泊等）中
1.當在流水中測量水位時，可以將鋼管或PVC管插入水路中，內徑為5cm，侵入水中的管道位于反向不同的高度中水流向。 φ5的一個小孔，使水進入管，并在管的出口處固定電纜和接線盒。
2，當水路介質波動和沉積物時，也可以通過安裝安裝阻尼器裝置的方法來濾除沉積物并消除動態壓力和波的不利影響，以確保測量精度。
3，當產品安裝在DORI區域時，應在訂購時指示“防雷”，建議用戶在現場安裝雷電保護設備，并確保產品和電源可以可靠地接地。損壞的概率。
輸入液位發射器應安裝在固定深井，在池中，鋼管約Φ45mm（不同高度可以通過水中的不同高度擊中，進入管），并且輸入液位改變在管道中。進料可用于鋼管。發射器的安裝方向是垂直的，并且輸入安裝位置應遠離液體入口和出口和攪拌器。在大振動的使用情況下，線可以纏繞在輸入液位發射器上，并且減震器被鋼絲震動以避免排出電纜。當測量流動或攪拌的液位時，盡快在液體流動中以液體流動的不同高度擊中液體流動的液位（小孔。在進氣中）固定在水面上，然后輸入液位發射器可用于鋼管。集成的引入電平變送器安裝圖在打開容器中測量靜電液位時，將輸入的液位傳感器直接進入容器的底部，在容器開口處使用尼龍帶或三件安裝框架。電纜（接線盒）是固定的。當在流動液體中測量液位時，φ45mm的鋼管可以插入液體流動方向上的液體中的液體中，并且液體流入管中。另一種方法是在液體底部安裝阻尼裝置以過濾沉積物并消除動態壓力和波浪上的測量。維護：1，每月清潔。 2.清潔時，打開鐵管的旋轉，取出水平計;然后除去附著在液體水平的碎片（如水和草，浮動生物等）。 3，當清洗水位時，它可以浸入5分鐘的一半中，然后稍微搖曳，重復多次，直至其清潔，重復多次。禁止使用任何設備來清潔孔隙以避免損壞敏感的核心壓力膜片。輸入電平發射器使用和安裝說明1，輸送輸入電平發射器，應在存儲時恢復原始包裝，存儲在涼爽，干燥和通風倉庫中。 2，異常在使用中，應關閉電源，停止使用，檢查，3，電源應連接到接線指令。
