雷達液位計如何采集和監控雨量和水位
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1287
發布日期：2021-05-19
系統概述：水庫河流生態流量監測系統適用于遠程實時監測河流和水庫的水雨情。通過該系統，管理部門可以及時掌握河流降水、斷面水位等水文情況，為及時做出管理決策，水文監測預警系統在及時預警洪澇災害、避免人員和經濟損失方面發揮著重要作用
系統功能及組成：水庫河流生態流量監測系統的監測內容包括：水位、流量、流速、降雨、蒸發、土壤濕度、水質等
系統利用監測點安裝一套完整的太陽能水文遙測終端，采用無線通信方式將監測數據實時傳輸?shù)较到y(tǒng)平臺，大大提高了水文部門的工作效率。1.采集：實時采集水位、降雨量、流量、流量、太陽能狀況等重要數據。2、圖像：對水文情況進行現場視頻圖像監測，為水文部門提供水庫、河流情況的遠程直觀顯示。3.報警：當數據超限、設備非法開啟、電源過低時自動報警。4.存儲：遙測終端具備無線通信異常數據存儲功能，可自動補充網絡恢復。5.查詢：系統平臺可隨時查詢實時數據歷史數據和曲線變化。6.分析：系統軟件收到監測數據后，自動生成圖表進行智能分析，形成日報、月報、年報等excel報表。7.對接：水文遙測終端支持多種軟硬件通信對接，省、市水利水文協議綜合管理平臺
水庫水情雨情自動監測系統實現對降雨、水位、水位的自動監測，各有關部門管轄范圍內所有水庫的庫容和視頻圖片，為水庫安全管理和運行提供及時準確的信息和預警，為有關部門和領導提供科學決策依據，提高了水庫工程管理的效率和質量

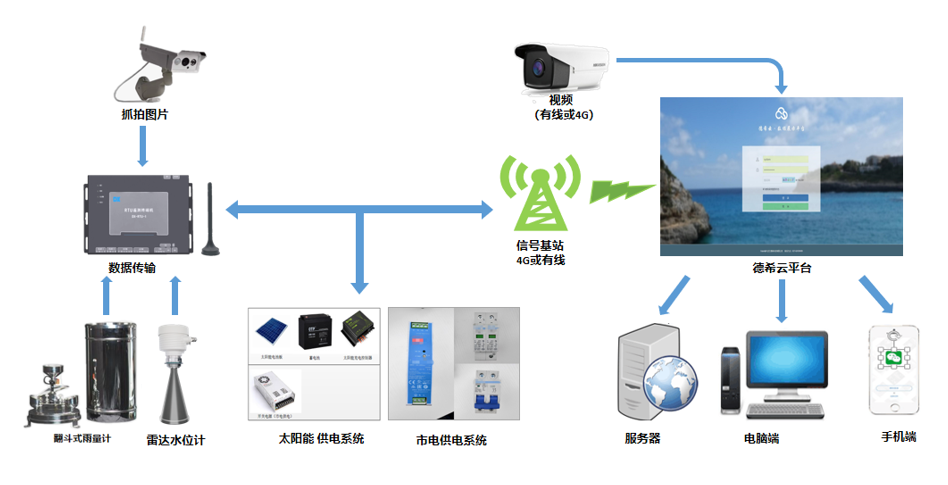

自動監測站的建設主要對庫區的降雨和水位進行監測。根據水庫規模，設置不同數量的監測點。監控設備采用雷達水位計、桶式雨量計、串行攝像機、攝像機等設備。采用無線GPRS通信方式。根據需要可采用太陽能電池供電系統或市政供電系統供電
雷達水位計：量程：40m，雷達水位計測量精度：± 3毫米雷達水位計分辨率：1毫米雷達水位計天線發射角：（水平和垂直，3dB）12° 雷達水位計發射頻率：24GHz雷達水位計原理：FM連續波（FMCW）雷達測距輻射功率：7~25dbm可調電源：DC 6v-24v，典型值12V功耗：≤ 1W外殼材料：鋁合金工作溫度：-25-70℃ 雨量計1.含水口徑：1Ф 200+0.6mm外緣角45° 分辨率：0.1、0.2、0.5mm，測量精度：1± 3%（室內靜態試驗，雨強為2mmmin）2.實測降水強度：0mmmin-8mmmin，10mmmin可工作分辨率：0.5mm（15.7ml）3.輸出信號：開關量4.平均有效工作時間：≥ 500005.工作溫度：-40℃ - 60℃ 在我國早期的水利工程建設中，優先考慮經濟效益和發電功能，而忽視了這些大壩和電站對水生態環境的影響，特別是一些農村小水電站分布密集，嚴重超過了周邊河流和水域的水資源利用率，經常導致斷河、河床裸露、水生生物大量滅絕等生態問題。為了解決這一問題，生態基流的概念在20世紀40年代被提出。生態基流是指維持或恢復河流生態系統基本結構和功能，以保證河流生態服務功能所需的*小流量。新頒布的“十大水規”中明確提出，要科學確定生態流量，加強江河、湖泊、水庫的調水管理，保持江河、湖泊的生態需水，重點保障枯水期的生態基流。
