TDS旋進旋渦式氣體流量計的具體特點和工作原理
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1267
發布日期：2021-04-28
一、TDS型旋進旋渦氣體流量計特點
1、可檢測介質的溫度與壓力并進行自動補償和壓縮因子自動修正，直接檢測氣體的標況體積流量和標況體 積總量。
2、無機械轉動部件，不易腐蝕、可靠度高、穩定性好，長期工作無須維護。
3、釆用獨特的雙壓電傳感器技術和電路處理技術有效地抑制因壓力波動和管道振動對儀表帶來的影響，使 計量更為準確可靠。
4、具備多種補償方式可供用戶選擇：溫度和壓力自動檢測補償、壓力自動檢測溫度設定補償、溫度自動檢 測壓力設定補償、溫度和壓力均為設定補償。同時標況的壓力值和溫度值可由用戶設定，滿足了不同領 域的需要。
5、釆用新型微處理器與高性能的集成芯片，運算精度高，整機功能強大，性能優越。
6、釆用**的微功耗技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
7、按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計量精度。 •釆用LCD顯示，清晰直觀，讀數方便。
8、多種脈沖信號輸出方式可設定選擇，定標脈沖代表的體積量也可由用戶設定，操作方便。
9、可配置兩線制4mA?20mA標準電流信號輸出和HART協議功能。
10、釆用EEPR0M數據存貯技術，具備歷史數據的存貯與査詢功能，三種歷史數據記錄方式可供用戶選擇。
11、多物理量參數報警輸出，可由用戶任選其中之一。
12、釆用RS485接口與上位機聯網，每臺上位機可帶32臺流量計，且只須兩根通訊線，安裝費用低；釆用RS4 85接口與數據釆集器配套，可通過電話網絡或寬帶網絡構成自動讀表與管理系統，自動化程度高，且便 于用戶集中管理。
13、流量計表頭可180°旋轉，安裝使用簡單方便。

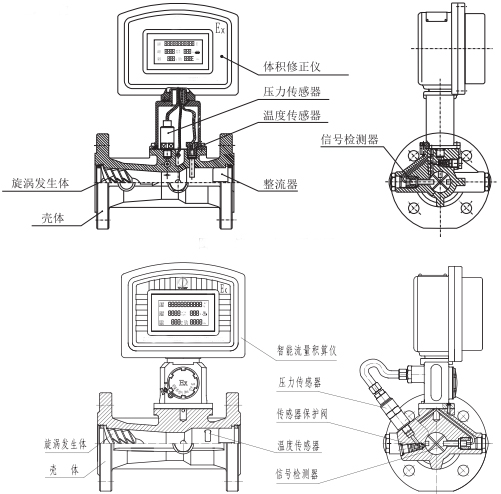

二、TDS型旋進旋渦氣體流量計結構
三、TDS型旋進旋渦氣體流量計工作原理
1、工作原理
當沿著軸向流動的流體進入流量傳感器入口時，螺旋形葉片強迫流體進行旋轉運動，于是在旋渦發生體中 心產生旋渦流，旋渦流在文丘利管中旋進，到達收縮段突然節流使旋渦流加速，當旋渦流進擴散段后，因回流 作用強迫進行式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，并為線性。兩個壓電傳感器檢測的微弱 電荷信號同時經前置放大器放大、濾波、整形后變成兩路頻率與流速成正比的脈沖信號，體積修正儀中的處理 電路對兩路的脈沖信號進行相位比較和判別，剔除干擾信號，而對正常的流量信號進行計數處理。

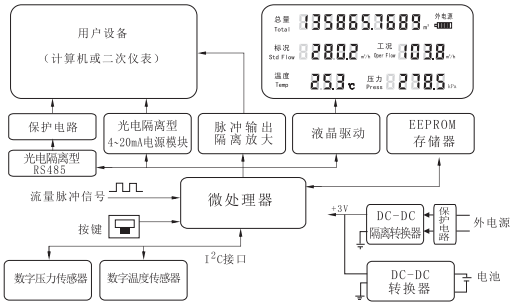

2、體積修正儀工作原理
體積修正儀由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理單元組成，并配有外輸接口，輸出各種信號。流量計中的微處理器按照氣態方程進行溫壓補償，并自動進行壓縮因子修正，氣態方程如下∶
Qn=Zn/Zg·Pg/Pn·Tn/Tg·Q8
式中∶Qn一標況下的體積流量（m/h） ? Zn 一標況下的壓縮系數
?Qg一 未經修正的體積流量（m/h） Zg一工況下的壓縮系數
?Pg一工況下的介質壓力（kPa，絕壓）Tn一—標況下的**溫度（293.15K）
Tg一介質的**溫度（273.15+t）K Pn一標準大氣壓（101.325kPa））
t 一 被測介質攝氏溫度（℃）
?
