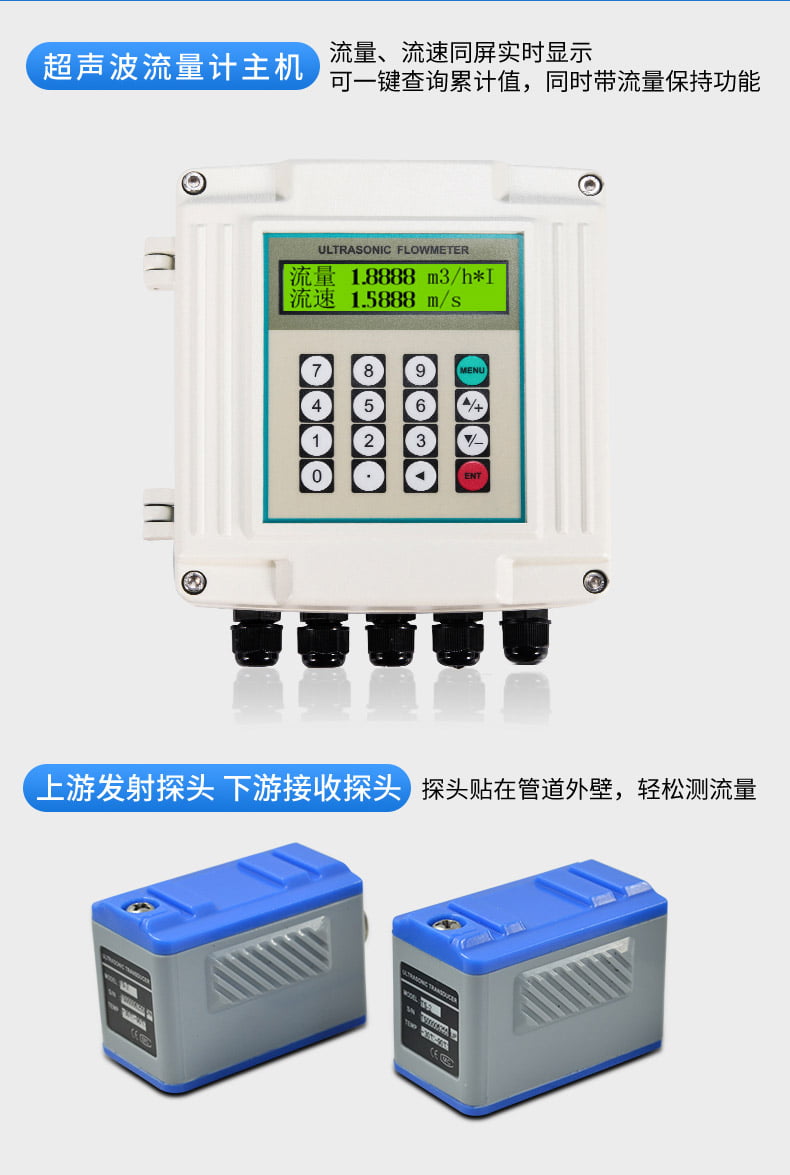

外夾式超聲波流量計
一、儀表概述：
外夾式超聲波流量計是采用進口集成電路貼裝而成，電路全部完成數字化、集成化，提高測量精度、測量穩定性、大大減少了故障維護，是目前國內**技術、性能zui穩定、安裝zui方便的一款低功耗流量測量儀表，根據多年的經驗總結，以及產品的不斷更新換代，目前新版本的超聲波流量計其功能強大、運算速度快、抗干擾能力強，周期采樣次數高達128次，**應用于工業現場中的各種液體流量的在線計量。
二、測量原理：
外夾式超聲波流量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。
當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（*可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。
三、適用場合：
超聲波流量計其功能強大、運算速度快、抗干擾能力強，周期采樣次數高達128次，**應用于工業現場中的各種液體流量的在線計量。其**用于自來水、污水處理、供熱系統、石化、電廠、礦山、造紙、鋼廠、空調計費等行業。
四、性能特點：
1、高精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%；
2、測量范圍大
選用不同型號的傳感器 ， 可實現口徑 DN15 ～ DN6000mm 管道流量的測量；
3、支持中英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷；
4、可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
5、抗干擾能力強；
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源；
6、強大的記憶功能
自動記憶前64日、前64月、前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是否正常。
五、技術指標：
1、測量液體： 水，海水，堿等單*體，濁度小于10000ppm，粒徑小于1mm；
2、管道材料： 鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里；
3、管襯材料： 橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里；
4、管徑范圍： DN15mm~6000mm，插入式傳感器適用管經DN25mm~6000mm；
5、流速范圍： -32m/s~0~+32m/s,雙向流；
6、準 確 度： ±1.0%顯示值（標準條件下）。配置插入式傳感器準確度可達0.5%；
7、線 性 度： 0.5%；
8、信號輸出： 4-20mA或0-20mA RS-485；
9、傳 感 器： 分為外夾式和插入式。標準配置為外夾式。插入式傳感器zui高工作壓力3MPa；
10、直管段長： 上游>10D，下游>5D 距泵出口>30D（D:管徑）；
11、顯示方式： 2*20字符液晶顯示，帶LED背光；
12、防護等級： IP65；
13、防爆等級： ExdⅡBT4；
14、電 源： AC220V、DC8~36V或AC7~30V；
15、環境溫/濕度： 主機-20℃~+80℃;傳感器-20℃~+80℃或-20℃~+160℃可選，傳感器可浸水工作，水深小于2m。

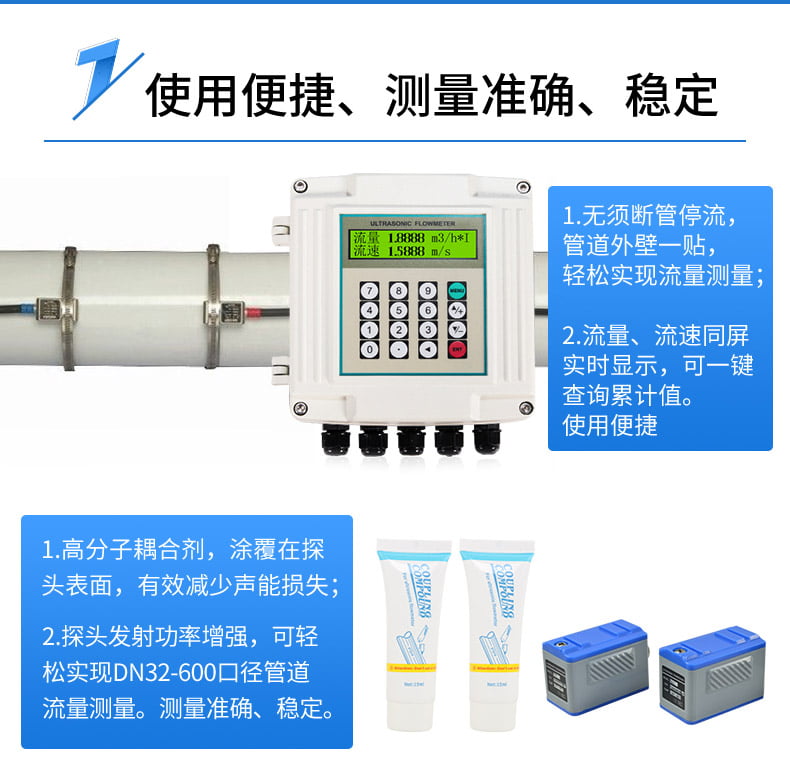

六、傳感器的安裝步驟：
1、選擇有足夠直管段長度位置，是新管道、無銹蝕、易于操作的地方。
2、清除管道上的雜物和銹蝕，使用角磨砂輪機打掉銹蝕。

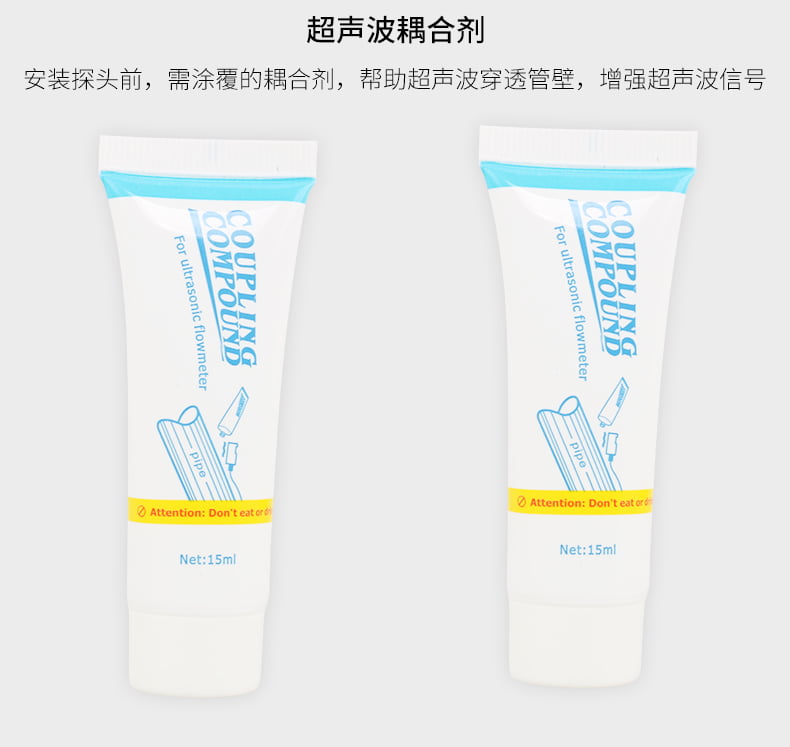

3、在傳感器的發射面上涂上足夠多的耦合劑（如：黃油、凡士林等），涂耦4、合劑的目的是排除傳感器發射面與管道外表面之間的空氣。
5、特別提醒：應避免沙粒和雜物進入這中間。
6、水平方向的管道內壁上部有可能殘存著一些氣泡，在這樣的管道上安裝時應選擇在與管道的側面垂直相切的面上。
七、檢查安裝：
使用者在安裝好傳感器后要對下列項目進行檢查：收信號強度、信號良度Q值、時差、估測的液體聲速、信號傳輸時間比等。只有這樣流量計才能穩定運行、測量準確。
八、信號強度：
信號強度是指接收到的經過放大的超聲波信號的幅度，用3位數表示：[000] 是指未檢測到任何的信號；[999] 是指接收到的信號zui大。
盡管信號在500-999之間流量計都能工作，但是較強的信號強度就能得到好的測量結果，所以使用者應當將傳感器接收到的信號調整到zui大。
建議按下列方式操作來得到較大的信號強度：
1、如果測得流量數值不穩定、信號強度低于700時，重新選擇較好的測量位置。
2、仔細地打磨管道的外表面，稍微多加一些耦合劑。
3、輕微調整傳感器的相對位置同時觀察流量計的接收信號強度，停在信號zui大的位置，同時也要檢查傳感器之間的距離是否滿足M25窗口的顯示要求。
信號質量（信號良度）：
流量計的信號質量是用Q值來表示的。Q值大意味著較高的信噪比（縮寫SNR），當然測量的數據也比較準確，Q值應該在600-900范圍之間，越高越好。
九、使用說明：
1、零流量檢查
當管道液體靜止，周圍無強磁場干擾、無強烈震動情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通常可流量小于滿程流量5%，自動切除。同時零點也可菜單進行調整。
2、儀表面板鍵盤操作
啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、zui小速度、zui大速度等。所有參數輸入正確，儀表方可正確顯示實際流量值
3、流量計定期校驗
保證流量計準確度，我們進行定期校驗，通常我們采用更高精度便攜式流量計進行直接對比，利用所測數據進行計算:誤差=測量值-標準值/標準值，利用計算相對誤差，修正系數，使測量誤差滿足±2%誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量準確度。
