過熱蒸汽流量計
產品編號：TT-LU
產品名稱：TT-LU過熱蒸汽流量計
產品類別：過熱蒸汽流量計
TT-LU過熱蒸汽流量計的詳細資料：
TT-LU系列過熱蒸汽流量計,主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受液體密度、壓力、溫度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。
TT-LU系列過熱蒸汽流量計是一種新型流量儀表，具有其它流量計不可兼得的許多優點，與國內外同類產品相比具有許多新特點。本儀表采用壓電應力式傳感器，可靠性高,可在－25℃～＋250℃的工作溫度范圍內工作。它采用了新一代流量傳感器，它是根據流體中插入物體所產生的旋渦個數與流速成比例制成的。然后再把旋渦產生壓力的變化作為應力的變化而進行檢出，輸出與流量成正比的4～20mA電流脈沖或直流電流輸送到接收儀表,是一種比較、理想的流量儀表。
TT-LU過熱蒸汽流量計產品主要特點：
品種齊全、測量范圍廣、精度高
檢出傳感器不與介質接觸，可靠性高
氣液通用，適用范圍廣
沒有可動部件，構造牢固簡單，使用壽命長
壓力損失小，計量成本便宜
檢出傳感器可互換，換后不需標定，便于維護
插入式流量計可進行不斷流拆卸
耐腐蝕，安全，防爆
TT-LU過熱蒸汽流量計原理:
過熱蒸汽流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
在實際應用中，往往大流量遠低于儀表的上限值，隨著負荷的變化，小流量又往往會低于儀表的下限值，儀表并非工作在它的佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與過熱蒸汽流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。

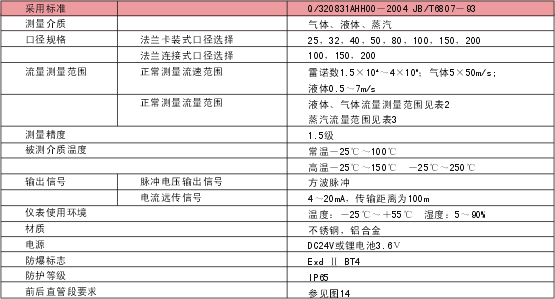

TT-LU過熱蒸汽流量計主要技術參數：
TT-LU過熱蒸汽流量計液體、工況氣體流量范圍
| 通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| 液體（m3/h） | 1～14 | 1.5～23 | 2.2～36 | 5～57 | 6.3～96 | 9～145 | 14～230 | 32～510 | 56～900 |
| 氣體（m3/h） | 12～88 | 15～145 | 22.6～230 | 35～350 | 60～600 | 90～900 | 140～1400 | 300～3000 |
550～5500 |

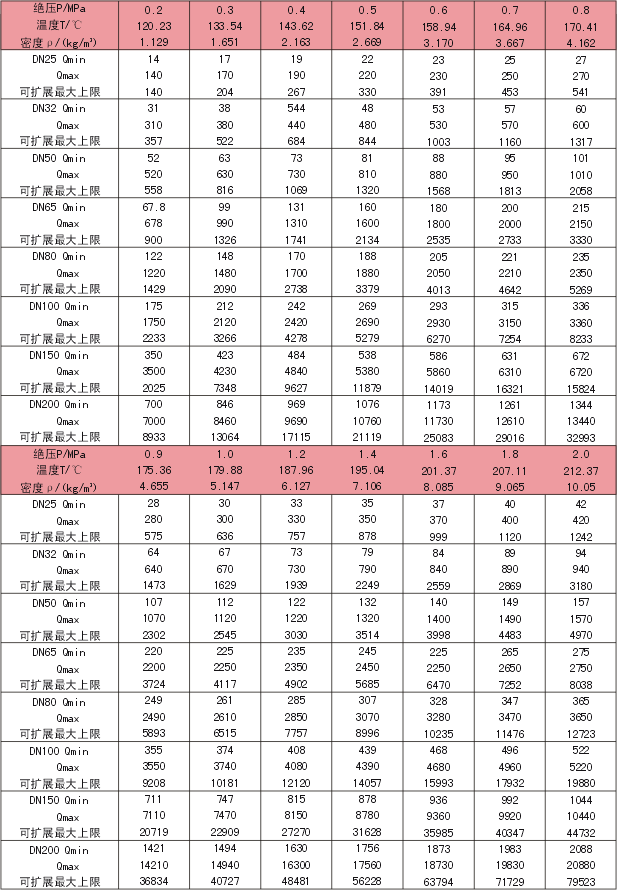

TT-LU過熱蒸汽流量計飽和水蒸汽質量流量范圍

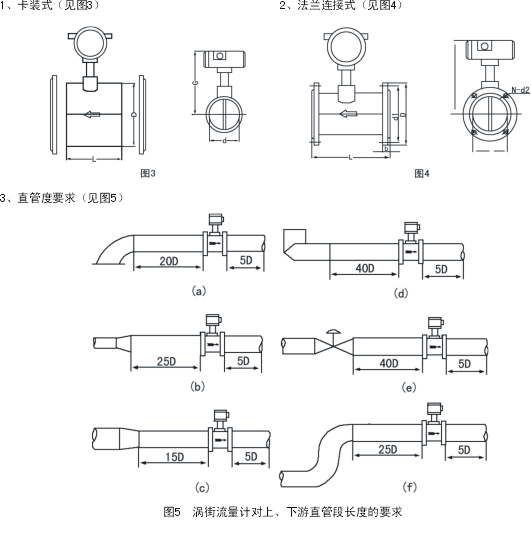

TT-LU過熱蒸汽流量計安裝方式：
TT-LU過熱蒸汽流量計過熱蒸汽流量計產品選型：
| 代號 | 通徑 | 流量范圍㎡/h | ||||||
| TT-LU-25 | DN25 | 1~10(液體) | 25~60（氣體） | 蒸汽流量請查看說明書，DN300以上推薦使用插入式過熱蒸汽流量計 | ||||
| TT-LU-32 | DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
| TT-LU-40 | DN40 | 2.2~27(液體) | 22.6~150（氣體） | |||||
| TT-LU-50 | DN50 | 4~55(液體) | 35~350（氣體） | |||||
| TT-LU-80 | DN80 | 9~135(液體) | 90~900（氣體） | |||||
| TT-LU-100 | DN100 | 14~200(液體) | 140~1400（氣體） | |||||
| TT-LU-150 | DN150 | 32~480(液體) | 300~3000（氣體） | |||||
| TT-LU-200 | DN200 | 56~800(液體) | 550~5500（氣體） | |||||
| 代號 | 功能1 | |||||||
| N | 無溫壓補償 | |||||||
| Y | 有溫壓補償 | |||||||
| 代號 | 輸出型號 | |||||||
| F1 | 4-20mA輸出（二線制） | |||||||
| F2 | 4-20mA輸出（三線制） | |||||||
| F3 | RS485通訊接口 | |||||||
| 代號 | 被測介質 | |||||||
| J1 | 液體 | |||||||
| J2 | 氣體 | |||||||
| J3 | 蒸汽 | |||||||
| 代號 | 連接方式 | |||||||
| L1 | 法蘭卡裝式 | |||||||
| L2 | 法蘭連接式 | |||||||
| 代號 | 功能2 | |||||||
| E1 | 1.0級 | |||||||
| E2 | 1.5級 | |||||||
| T1 | 常溫 | |||||||
| T2 | 高溫 | |||||||
| T3 | 蒸汽 | |||||||
| P1 | 1.6MPa | |||||||
| P2 | 2.5MPa | |||||||
| P3 | 4.0MPa | |||||||
| D1 | 內部3.6V供電 | |||||||
| D2 | DC24V供電 | |||||||
| B1 | 不銹鋼 | |||||||
| B2 |
碳鋼 | |||||||
