氣體腰輪流量計
一、氣體腰輪流量計產品概述
氣體腰輪流量計是一種高精度、高可靠、寬范圍度、低始動流量的容積式氣體計量儀表，可直接測量氣體的工況體積流量和總量，也可通過配置體積修正儀，測量氣體的溫度、壓力、標況體積流量和總量，可選配DTU模塊，實現無線遠傳。已大量應用于城市燃氣和工業氣體流量計量與檢測，是用戶實現高精度、高可靠計量的理想儀表。
二、氣體腰輪流量計產品特點
1、精確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。
2、流量計前后不需要直管段，可以安裝在環境狹窄的場合。
3、始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
4、計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
5、通用性好，所有腰輪流量傳感器均可使用通用的附件。
5、配置 RS-485 通訊接口和 IC 卡專用信號集中器配套，并可通過 GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實 時管理。
6、電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
7、采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。
8、采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
9、采用微功耗****，內、外電源供電工作，整機功耗低，僅憑一節3.6VDC鋰電池供電，可連續工作五年以上。
10、就顯示流量值，并帶多種信號輸出功能。
11、采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
12、具有實時數據存儲功能，防爆標志為 ExibllCT4 gb。
13、流量計外殼保護等級為 IP65。
三、氣體羅茨流量計性能指標
1、氣體腰輪流量計結構
氣體腰輪流量計有5個部分組成，分別為：1、本安型體積修正儀；2、流量傳感器；3、壓力傳感器；4、溫度傳感器；5、氣體羅茨流量計（機械）
2、氣體腰輪流量計工作原理
氣體腰輪流量計主要由殼體、共軛轉子、計數器和智能流量轉換器等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差 （P 入＞P 出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉 子間、轉子與殼體、轉子與墻板間保持*佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量轉換器，從而顯示輸出氣體的累計體積量。
3、氣體腰輪流量計基本參數

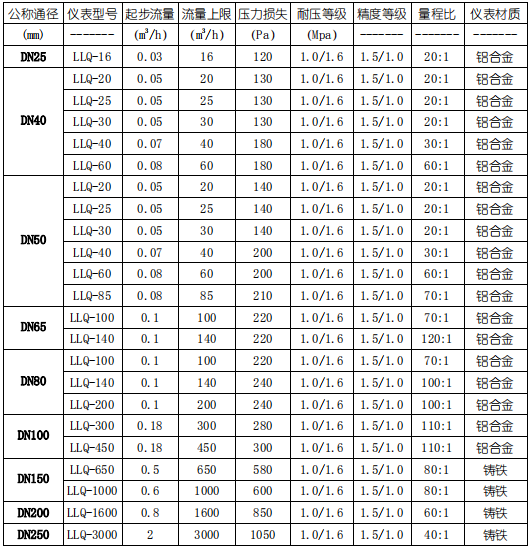

4、氣體腰輪流量計流量范圍
四、氣體腰輪流量計外形尺寸

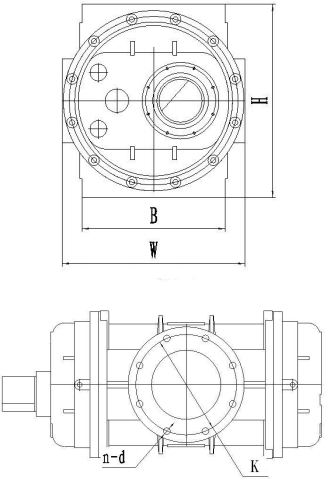

1、外形尺寸圖
2、安裝尺寸

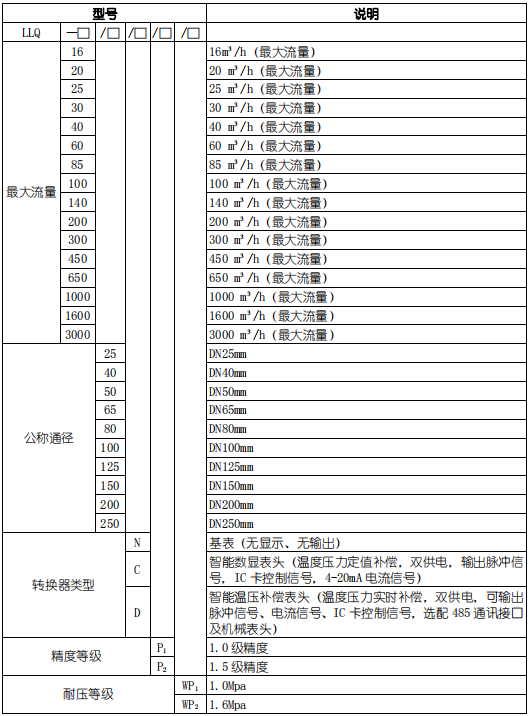

五、氣體腰輪流量計選型
