底進側出型浮子流量計
一、底進側出型浮子流量計概述
底進側出型浮子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構，具有體積小、壓損小、量程比大（10～20：1）、可選帶 HART 通訊功能的變送器，安裝維護方便等特點，**應用于各行業復雜、惡劣環境下，對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
底進側出型浮子流量計針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。
二、底進側出型浮子流量計結構及原理
底進側出型浮子流量計由二部分組成：
1、傳感器：測量管及浮子；
2、信號變送器：指示器；
傳感器的接液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼內襯 FEP；用戶可根據不同的工藝壓力及介質的腐蝕性要求，選擇不同的觸液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。
流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
三、底進側出型浮子流量計產品特點
1、堅固的全金屬結構設計。
2、適合各行業氣體和液體的測量。
3、全新的表殼結構設計，無需增加部件即可應用于高溫環境。
4、特殊設計的錐形測量管，測量范圍更廣，測量線性更好。
5、可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
6、測量部分材料可選：不銹鋼、鈦、哈氏合金、PTFE、FEP 等材料。
7、特殊設計的磁耦合系統，可明顯提高測量的精度和穩定性。

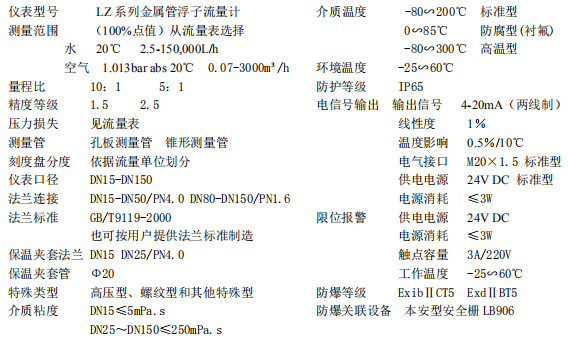

四、技術參數
五、底進側出型浮子流量計尺寸

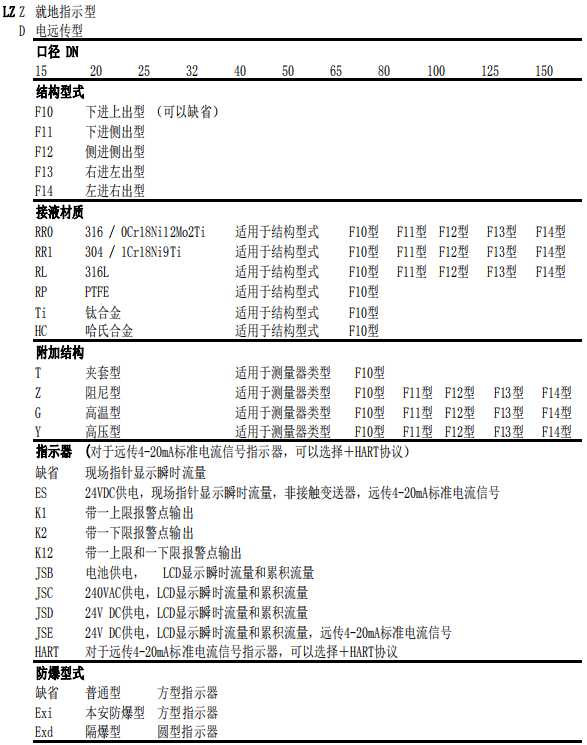

六、選型型譜
